暗視野照明器内蔵、専用ステー付属
希望小売価格 32,500円 (税別)

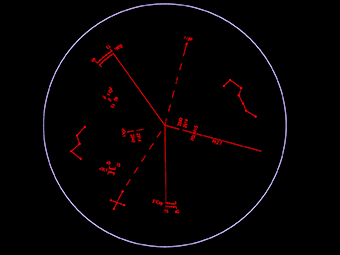

長時間の露光撮影や比較的長めのレンズを使用する場合に、より正確な極軸合わせを可能にする極軸望遠鏡をオプションでご用意しました。極軸望遠鏡PF-Lはビクセン社ポラリエ用を流用してSWAT赤道儀に取り付けるためのステーをセットにしたものです。スケールパターンは南天にも対応したスカイメモ式を採用。照度調節機能付きの暗視野照明器を内蔵しています。極軸設置誤差10′程度。

※ 対物レンズの焦点位置とスケールパータンはメーカーアジャストで固定されています。対物筒を無理に回すと破損しますのでご注意ください。接眼側を回して視度調整することで、星とスケールの両方にピントが合います。

▲TOPへ


1/4インチカメラネジ対応専用テーパーアダプター付き
希望小売価格 36,400円(税別)
※専用アダプターのみ別売致します。販売価格2,400円(税別)
※ご使用にあたってWindowsパソコンが必要です。

従来の光学式極軸望遠鏡よりも、さらに精密な極軸設定が可能な電子極望「ポールマスターSWAT」は、弊社のテストで標準的に調整された光学式極望の2倍以上の設置精度を確認しています。より精密な極軸合わせによって、赤緯方向のズレが低減されますので、より長焦点、長時間の撮影でも星を点像に写すことが可能になります。オートガイダーと併用すると、さらに効果的です。

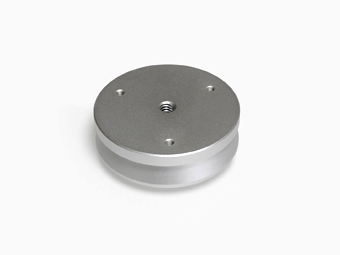

「ポールマスターSWAT」には、弊社のテーパーキャッチャーに勘合するポールマスター専用テーパーアダプターが標準付属していますので、装着イメージ画像のような取り付けができます。また、アダプター中央には1/4インチカメラネジが用意されていますので、ユーザー様の工夫で取り付けることもできます。

※光学極軸望遠鏡はメーカー調整時の基準値内でバラツキがあるため、精度良く調整された極望の場合は、2倍以上の設置精度を保証するものではありません。

●使い方は簡単です。
@下記のQHYサイトから、最新の「ドライバ」と「アプリケーションソフト」をダウンロードして、ご使用のパソコンにインストールします。インストール時は英語を選択、アプリ起動後には日本語も選択できます。
https://www.qhyccd.com/download/
※タブレット端末の場合、USBの大きなコネクタ(Type-A)を端末に合わせた変換ケーブルが別途必要です。(タブレット端末に付属していることが多いです)
APoleMasterとPCを接続するとドライバが組み込まれます。
Bアプリを立ち上げてメニューバーの「接続」ボタンを押します。
Cあとは画面表示に従ってください。非常に簡単です。
※設定を終えて終了させるときは、メニューバーの「切断」をクリックして、アプリを終了させてから、ポールマスター本体のケーブルを抜いてください。




▲TOPへ





SWATシリーズポータブル赤道儀に最適な三脚をご提案。
希望小売価格 6,000円 (税別)

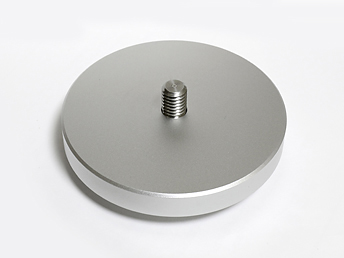

※直径 約85mm、厚さ 約17mm(ネジ部含まず、架頭部の彫り込みに約5mm埋まる)、重さ 約210g、ネジ部はステンレス製
※ビクセン製APP-TL130三脚、SXG-AL130三脚などに対応。

これまでポータブル赤道儀を運用する際には、カメラ三脚をご利用になっているケースが多いと思います。しかし、小型のカメラ用三脚では、剛性が不足し、たわみが発生したり、ちょっとした風で揺れてしまったりして、撮影失敗の大きな原因のひとつとなっていました。広角レンズでの撮影では、特に問題が生じない場合もありますが、高精度なSWATの追尾性能をフルに発揮させ、望遠撮影での成功率を高めるためには、相応の強度を持った大型三脚を使いたいところです。ただ、それなりの大型カメラ三脚は意外と高価で、おいそれとは手を出しにくいと思われます。

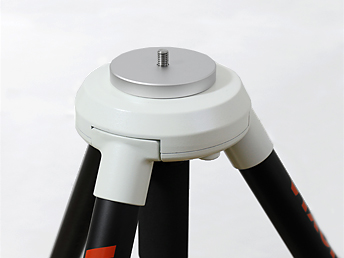

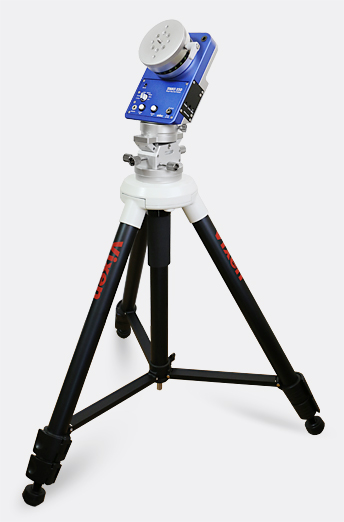

そこで、新たに製作したのが「ビクセン三脚アダプター」です。画像はビクセンのAP三脚に取り付けた状態です。ビクセンAP用三脚(APP-TL130三脚)の架頭部は、赤道儀のジョイント部を差し込むための直径45mmの彫り込みがあり、下からM10ネジで固定するようになっています。ビクセン三脚アダプターは、彫り込みを塞いでM10ネジを3/8インチ太ネジに変換します。これで、SWAT赤道儀を直付けしたり、極軸微動ユニットを取り付けることが可能になります。この組み合わせによって、小型のカメラ三脚とは比べものにならない剛性が得られ、SWATシリーズポータブル赤道儀に最適な三脚となります。なお、ビクセン三脚アダプターはAP用三脚に合わせて設計していますが、SXG-AL130三脚などの従来タイプの三脚でもご使用いただけます。詳しくはSWAT製品取扱店にお問い合わせください。

※画像のSWAT-350本体、極軸微動ユニット、ビクセンAP用三脚は含みません。

■別売 VTAスペーサー
ジュラコン製スペーサー、直径約65mm、厚さ約5mm
希望小売価格 1,000円 (税別)

ビクセン三脚アダプターのカメラ太ネジ突出量は、約12mmに設定されています。SWATシリーズ赤道儀や極軸微動ユニットは、そのまま取り付けできますが、テーパーキャッチャーや他社製の機器で長すぎて搭載できない場合に備えて、別売で5mm厚のジュラコンスペーサーをご用意しました。突出量を約7mmまで減らすことができます。



▲TOPへ



テーパーキャッチャー、水準器、方位磁石付
希望小売価格 26,000円 (税別)
※カメラ三脚にそのまま取り付けられます。

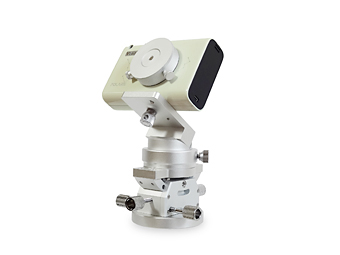

極軸微動ユニットは、赤道儀の極軸を正確に据え付けるための微動ユニットです。垂直(傾斜)微動は、特徴あるゴニオ式を採用。傾斜の変更にともなう重心の崩れを最小限に抑えることができます。このゴニオ式極軸微動ユニットはX-Y(垂直=傾斜と水平)が別々の2軸で、水平は一般的な赤道儀と同じ「押し押しネジ式」です。X-Yの2軸調整は、一般撮影用の傾斜調整装置に見られる3点微動の簡易型より、直感的に操作しやすく人間工学的に優れており、赤道儀の極軸調整装置としては最適な方式です。また、X-Y2軸調節式のため、ドリフト法と呼ばれる精密な極軸修正法にも応用可能です。

ユニットの底面には3/8インチカメラ太ネジに一般的な三脚の1/4インチカメラネジに変換する太ネジアダプターが装着されていますので、幅広いカメラ三脚に取り付け可能です。また、上部の機器搭載部分はテーパーキャッチャーが採用されています。SWAT-200本体をワンタッチで取り付け可能なほか、他社製のポータブル赤道儀も別売のテーパーアダプターや2WAY傾斜ウェッジを併用していただくことで、ご利用いただけます。テーパーキャッチャーを取り外せば、M6とM8のネジ穴が35mm間隔で開けてありますので、アリミゾキャッチャーへ変更したり、適合する他社製パーツもご利用いただけます。さらにテーパーキャッチャーを前後にオフセットして取り付けることも可能です。そのほか、ロアプレートには簡易的なセッティングに役立つコンパスと水準器を装備しています。

調整幅は方位が±7.5度、傾斜が±8度、質量が約900gとなります。傾斜はオプションのスペーサープレートを併用していただくことで、±12度まで可動範囲が広がります。水準器を必要としないセッティングの場合、三脚の足の長さを調整してあらかじめ極軸微動ユニットを傾けることで、適用範囲がさらに広がります。

極軸微動ユニットは、他社製ポータブル赤道儀にもお使いいただけます。スカイメモ、スカイグラフにはテーパーアダプター、ポラリエ、ナノトラッカーには他社製35°傾斜アングルプレートを併用していただくことで適合します。

※SWAT-200本体は含みません。

■別売 スペーサープレート
上下微動範囲を±12度まで拡大する専用スペーサー、ボルト、工具付
希望小売価格 2,000円 (税別)


▲TOPへ



取付用M6キャップスクリュー2本、六角レンチ付
希望小売価格 14,500円 (税別)

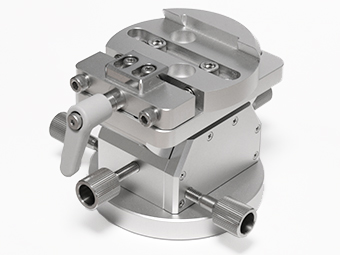

■アリミゾキャッチャー ローレットクランプタイプ
取付用M6キャップスクリュー2本、六角レンチ付
希望小売価格 13,500円 (税別)

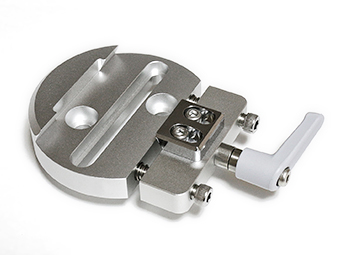

ビクセン互換アリミゾキャッチャーです。オプションのアリミゾレール2やマルチ赤緯ブラケットの他、幅40mmで厚さ3〜6mm程度の平板も使えます。メインクランプはL型レバークランプタイプとローレットクランプタイプの2種類をご用意していますので、お好みでお選びください。SWAT-350などの極軸クランプにL型レバーを採用しているモデルの場合は、形状の異なるローレットタイプがお勧めです。L型タイプはレバーを引っ張り上げると固定位置を変えることができます。ローレットタイプはツマミ部分が20mmもあるオリジナルパーツで、抜群の回しやすさです。付属の六角レンチで増し締めも可能です。SWAT-200でL型タイプを使用する場合は向きによってスイッチに干渉するので、ぶつからないように調節してください。取り付けは、M6、M8両方に対応。取り付けネジ穴(M8/35mm間隔)が合えば他社製品にも適合します。そのほかキャップボルトやスプリングには夜露で塗れても錆びにくいステンレス製を採用して、耐久性も抜群です。サイズは約115×90×23mm(レバー部含まず)、重さはL型レバータイプが約210g、ローレットタイプが約216gとなります。

▲TOPへ


ピンハンドル付きT型カメラネジ2本付
希望小売価格 9,800円 (税別)
※中国製につき、小傷がございます。

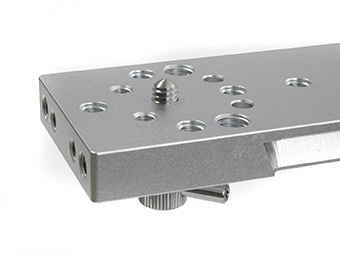

アリミゾレール2は従来のアリミゾレールを一回り大きくし、板厚も12mmと厚くなって、より強化された仕様になりました。従来通り、アリミゾキャッチャーでワンタッチ取り付けできるほか、ザグリ穴で直接ターンテーブルに固定することもできます。
機材の取り付けについては、回しやすいピンハンドル付きのカメラネジが2本付属しますので、雲台やカメラの固定に便利にお使いいただけます。ネジ穴は、35mm間隔でM8とM6が複数ご用意しました。 画像のように横面にも35mm間隔のM6が開けてあります。これらをご利用いただくことで、テーパーキャッチャーやアルカスイスキャッチャーなどを自由に配置して便利にお使いいただけます。キャッチャー類には、テーパーアダプター、回転ユニット、アルカスイス互換のレール類など、様々なパーツが装着できます。 使いこなしは、ユーザーのみなさまのアイデア次第です。ぜひご活用ください。

サイズは240×50×12(mm)。ピンハンドル付きT型カメラネジ2本を含む重さは、約356gとなります。

▲TOPへ


補強用アングル材、8mm厚ミニフロントプレート、T型カメラネジ付
希望小売価格 21,000円 (税別)
※取り付けには別途アリミゾキャッチャーが必要です。
※質量:約510g
※中国製造品につき、小傷がございます。

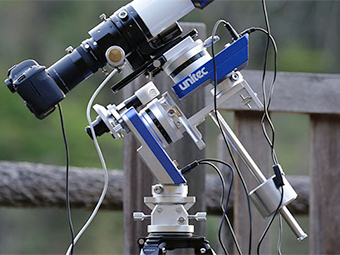

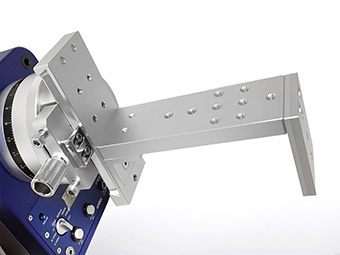

マルチ赤緯ブラケットは12mm厚のアルミ無垢材を使用して、充分な剛性を確保した赤緯体搭載用のマルチブラケットです。L型を構成するふたつのメイン部材を5mm厚アングル材で補強することで、剛性を大幅に高めました。これにより天体撮影時の撓みによる失敗を未然に防止します。ポールマスターなどを搭載出来る8mm厚ミニフロントプレート(T型カメラねじ付)も標準で付属してます。そのほか、赤緯体をターンテーブル面から離せることで、SWAT本体や三脚との干渉による制限を大きく減らせ、さらに赤緯体を極軸中心に近づけることでバランスウェイトも減らせます。プレート位置の付け替えも可能ですので、搭載機材に合わせて自由な発想でお使いいただけます。

※マルチ赤緯ブラケットで赤緯体をターンテーブルから離して使う場合、モーメント荷重が作用しますので、耐荷重量の80%以内でお使いいただくことをお勧めします。

■別売 「バランスウェイト・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約1,020g
希望小売価格 8,000円 (税別)

■別売 「バランスウェイトM・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約2,450g
希望小売価格 12,800円 (税別)

■別売 追加用「ウェイトシャフト」
ステンレス製、φ16mm、長さ150mm(ネジ部含まず)、質量 約235g
希望小売価格 1,500円 (税別)

■別売 追加用「バランスウェイト」
ステンレス製、質量 約770g(クランプネジ含む)
希望小売価格 6,200円 (税別)

■別売 追加用「バランスウェイトM」
ステンレス製、質量 約2.2Kg(クランプネジ含む)
希望小売価格 11,000円 (税別)

▲TOPへ


取付用M6キャップスクリュー2本、六角レンチ付
希望小売価格 3,600円 (税別)

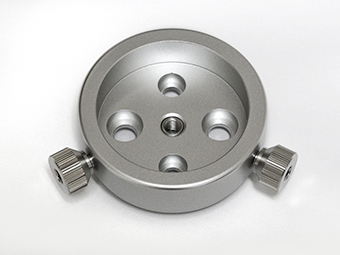

テーパーキャッチャーはテーパーアダプターとセットで使用することを前提に設計された便利なワンタッチ固定機構です。テーパーアダプターにカメラや雲台などを固定して、このテーパーキャッチャーにカチャッと嵌め込んで、外周のローレットビス2本でガッチリ固定します。このローレットビスは、付属の六角レンチで増し締めできる六角穴付きですので、固定力が必要なときにご利用ください。
テーパーキャッチャーは、中心に3/8インチ太ネジが切ってあり、そこに通常の1/4インチカメラネジに変換するステンレス製アダプター(太ネジアダプター)がねじ込んであります。必要に応じて使い分けることができます。接続する側にカメラネジがあり、それを逃がしたい場合は、太ネジアダプターを外せばバカ穴として逃がすことができます。このほか、中心の2種類のカメラネジに加えてM6とM8ボルト用のバカ穴が35mm間隔で開けてありますので、他社製の赤道儀やプレートの取り付け穴が適合すれば、お使いいただくことが可能です。

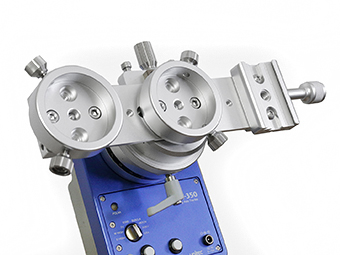

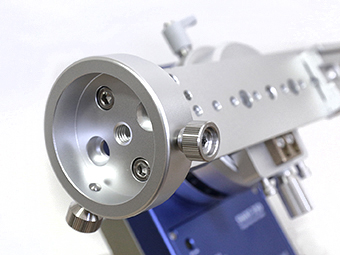

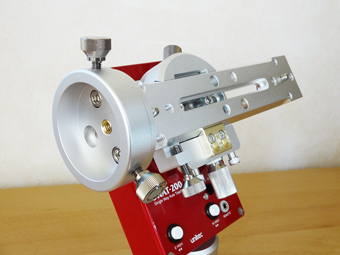

写真はアリミゾキャッチャーとアリミゾレールを搭載して、テーパーキャッチャーを装着した例です。このように向きを変えることができますので、ユーザーの用途によって様々な使い方を実現します。
サイズは外径69mm(ビス部分含まず)、高さ22mm、重さ約150g(ビス含む)となります。

旧タイプのテーパーキャッチャーは六角穴の付きのローレットビスではありません。交換用に六角穴付のローレットビスのみ別売いたします。

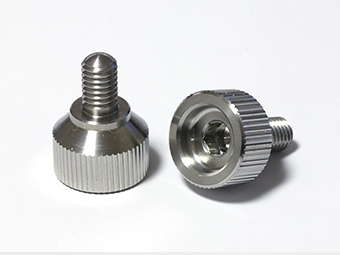

六角穴付ローレットビスTC
ステンレス製、φ16mm、ネジ部の長さ約10mm)、質量 約16g
希望小売価格(2個セット) 1,200円 (税別)


▲TOPへ




歯数76枚仕様。φ18ジュラルミン製ハンドル 2個、全周目盛り付。
希望小売価格 34,000円 (税別)
※取り付けには別途テーパーキャッチャーが必要です。

本格的なジュラルミン製の高精度ウォームホイールを使用した、スムーズなタッチの全周微動の回転ユニットです。旧タイプでは軽量化優先のために使えなかった本格的なボールベアリングを一挙に4個も採用して、搭載荷重を約8kgまでアップさせています。ウォームホイールの歯数は76枚となり、微動ハンドル一回転で約4.7度動きます。外径には2度刻みの回転可能な目盛環が装備されていますので、天体の導入時などにご利用いただけます。

旧タイプで採用した世界初の機構※1 であるウォームホイールのダイレクトクランプ(赤いツマミ)はそのまま踏襲。撮影前に軽くクランプすることでバックラッシュによる追尾失敗を未然に防ぎます。ターンテーブル中心には1/4インチカメラネジ穴をご用意したほか、35mm間隔でM6とM8のネジ穴がありますので、搭載パーツの選択肢が広がります。取付部は、テーパーキャッチャーに勘合する形状ですので、テーパーキャッチャーと組み合わせて、SWAT-350/310の赤緯体としてご使用いただけます。テーパーキャッチャーの底面の3/8インチカメラ太ネジと1/4インチ変換アダプターで一般のカメラネジにも取り付けられますので、用途はユーザー様のアイデア次第で様々に広がります。旧タイプにあったターンテーブル中心の1/4インチカメラねじは廃止したため、自由雲台を搭載する場合はアルカスイスキャッチャーとクイックリリースプレートを併用してください。

※粗動レバークランプは、引っ張り上げて回すことによりレバーの方向を任意に変更できます。
※ターンテーブル直径 74mm、高さ 約65mm、重さ 約745g

※1 天体観測機材について、ユニテック調べ。赤いツマミのウォームホイールダイレクトクランプを締めたまま微動させないようにご注意ください。ギアに無理な負担がかかって、正常に動作しなくなる場合があります。軽くクランプする程度でご使用いただければ、万一、微動させてしまってもスリップしますので、より安全です。

▲TOPへ


回転止めステンレス製M6イモネジ1個付
希望小売価格 2,400円 (税別)

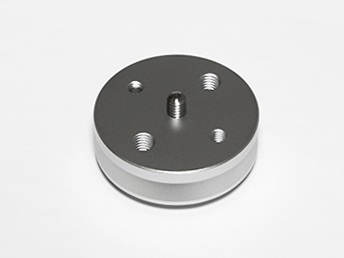

テーパーアダプターはテーパーキャッチャーにワンタッチで機器を固定するためのパーツです。中心に1/4インチカメラネジ、他にM6とM8のネジ穴を35mm間隔で十字に配していますので、さまざまな機器の搭載に便利です。また裏側からステンレス製のM6平先止めねじが組み込まれています。このネジで搭載した雲台などを軽く押してやることで回転止めとしてお使いいただけます。
下の写真はテーパーキャッチャーに嵌め込んだ状態です。2本のローレットビスでガタなくしっかりと固定できます。セットでお使いいただくことでユーザーのアイデア次第でさまざまな使い方が可能です。
サイズは外径55mm、高さ22mm(カメラネジ含む)、重さ85gとなります。

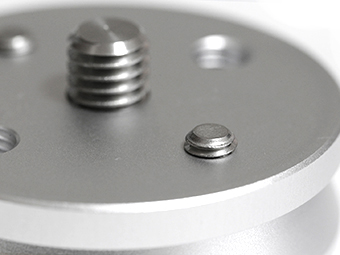

※回転止めのM6イモネジは、M6ネジ穴の一つをを利用しています。M6ねじ穴を使って機器を固定する際には、このイモネジを抜き取ってください。

▲TOPへ


回転止めステンレス製M6イモネジ2個付
希望小売価格 2,700円 (税別)
※イモネジ用の六角レンチは付属しません。

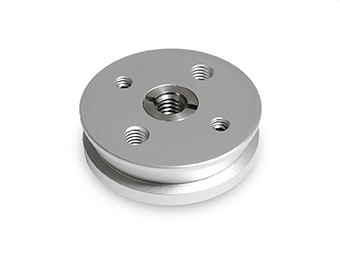

テーパーアダプター太ネジはテーパーキャッチャーにワンタッチで機器を固定するためのパーツです。中央には3/8インチカメラ太ネジがついており、雲台など対応機器を固定することができます。 ネジの突出量は約7mmです。35mm間隔のM6とM8のネジ穴を十字に配しています。そのうちM6のネジ穴には、回り止めとして、先端が平らなステンレス製のイモネジを組み込んでいますので、一点止めでも機材を頑強に取り付けることができます。裏面中央には、3/8インチカメラ太ネジの雌ネジが切ってありますので、太ネジアダプターなどの一時的な保管場所としても使えます。

サイズは外径55mm、高さ24mm(カメラ太ネジ含む)、重さ103gとなります。

▲TOPへ


ステンレス製M6ボルト2本、太ネジアダプター付き
希望小売価格 5,500円(税別)
※取付時に4mmの六角レンチが必要です。
※初期ロットのシンプルフォーク2/DXでご利用の場合、シンプルフォークの抜け止め加工部分とアルカスイスキャッチャーのツメの両端に少し傷がつきます。現行ロットは改善済みです。

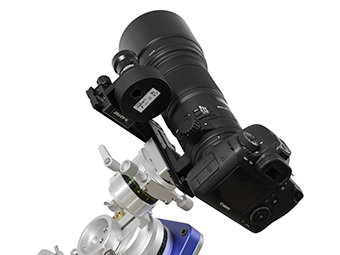

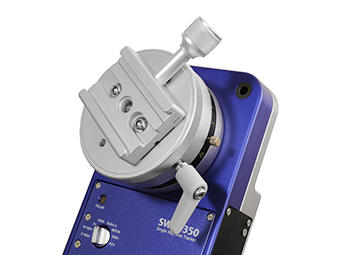

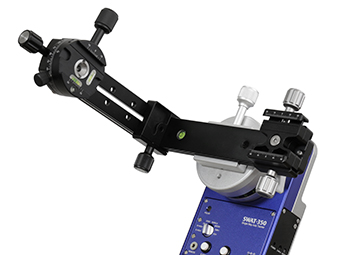

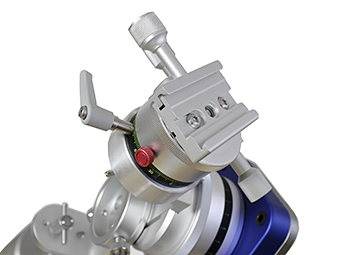

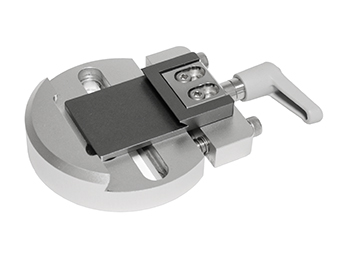

SWATシリーズポータブル赤道儀にアルカスイス準拠の他社製パーツを取り付ける際に便利な高剛性の汎用キャッチャーです。長さ65mmの幅広タイプですので、一般的な50mmタイプより撓みにくく、抜群の安心感があります。また装着は、SWATが採用している35mm間隔のM6ネジで2点止めしますので、機材の重みで緩んでしまう心配がありません。中心には3/8インチ太ネジ(1/4インチ太ネジアダプター付属)が切ってありますので、通常のカメラネジでの一点止めにも対応します。さらに、クランプハンドルを長くしたため、ターンテーブルにぶつかることがなく装着可能です。(一般的な50mmタイプはクランプがSWATのターンテーブルと干渉してダイレクトに取り付けることが出来ません。)アルカスイスパーツを組み合わせて独自のシステムを構築したり、赤緯体に使用してカメラレンズや望遠鏡の頑強な固定にお役立てください。なお、アルカスイスのパーツは天体撮影などの精密な長時間露出に対応するほどの強度を持たないパーツも多く、撓みが発生してガイドが失敗することもあります。特にフォーク式に組んで撮影する場合など、影響が顕著です。中望遠程度までの焦点距離が安心で、長くても200mmくらいまでに抑えるのがお勧めです。

※寸法 約65×95×16mm(クランプ部は約φ21.5mm)
※質量 約115g(ネジ類含まず)
※シルバーアルマイト仕上げ
※複数メーカーのアルカスイス準拠のレールに適合することを確認していますが、メーカーによって、多少のバラツキがあるため、一部のメーカーには適合しないこともございます。ご了承ください。
※中国製。


▲TOPへ


中国製アルカスイス準拠粗動回転機構、70mmレール付き
希望小売価格 17,000円 (税別)
※中国製につき、小傷がございます。

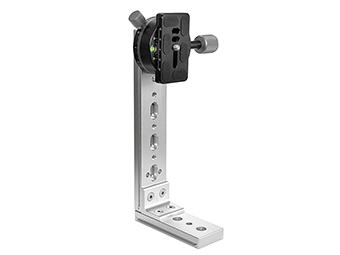

シンプルフォークDX2は、従来のシンプルフォークDXの機能を継承した軽量で扱いやすい赤緯ユニットです。板厚はこれまでより50%増しの12mm無垢材を使用して、高い剛性を確保。さらにアーム部を延長して、使い勝手を大幅に向上させました。赤緯回転部にはアルカスイス準拠のキャッチャーを備えた粗動回転ユニットを装備しています。アルカスイス互換のL型カメラブラケットを使用すれば、縦構図と横構図を切り替えることができます。回転部分には赤緯体として使いやすい2.5°刻みの角度目盛りつきですので、SWATなら目盛環による撮影対象の導入も可能になります。スムーズな粗動回転が可能になったことで、焦点距離200mm程度の望遠レンズでも快適にご利用いただけます。

シンプルフォークユニットDX2は、アルカスイスキャッチャーにワンタッチで簡単に取り付けできます。付属のM6キャップボルトを使えば、SWATのターンテーブルに直接取り付けることもできます。その他、アーム部分に、35mm間隔のM6ねじ穴を5箇所開けてあります。カウンターウェイトやテーパーキャッチャー、アルカスイスキャッチャーなどを取り付けて、便利にお使いいただけます。さらにアーム部にはアルカスイス準拠のレール溝が設けてありますので、他社製アルカスイス互換パーツもご使用いただけます。

このように ユーザー様のアイデア次第で、様々な用途に対応できます。なお、フォーク式はカメラのファインダーがのぞきにくい天空が生じるので、カメラはバリアングル液晶を備えたカメラボディがお勧めです。

※高さ230mm、幅70mm、重さ約623g。

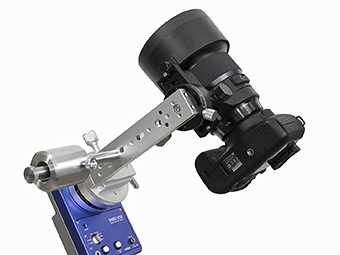

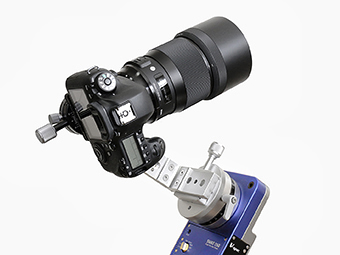

※参考画像は重量級のシグマ135mm F1.8 Art、シグマ 105mm F1.4 Artを搭載しています。
※カメラやレンズの搭載にはアルカスイス互換のレール等が必要です。70mmレール1個標準付属。
※カウンターウェイトを使用すると画像のような重量級レンズでも安定した操作が可能です。
※画像のアーム部に装着したキャッチャー類は、取付の参考のためです。また上部の回転ユニット以外はオプションです。
※レールおよびAS回転ユニットは、中国製のため、新品ですが、小傷、汚れがございます。ご了承ください。

■別売 「バランスウェイト・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約1,020g
希望小売価格 8,000円 (税別)

■別売 「バランスウェイトM・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約2,450g
希望小売価格 12,800円 (税別)

■別売 追加用「ウェイトシャフト」
ステンレス製、φ16mm、長さ150mm(ネジ部含まず)、質量 約235g
希望小売価格 1,500円 (税別)

■別売 追加用「バランスウェイト」
ステンレス製、質量 約770g(クランプネジ含む)
希望小売価格 6,200円 (税別)

■別売 追加用「バランスウェイトM」
ステンレス製、質量 約2.2Kg(クランプネジ含む)
希望小売価格 11,000円 (税別)


▲TOPへ



12mm厚アルミ合金削り出し、1/4インチカメラネジ2本付
希望小売価格 5,800円 (税別)
※中国製につき、小傷がございます。
※長さ200mm、幅38mm、厚み12mm、重さ約214g。

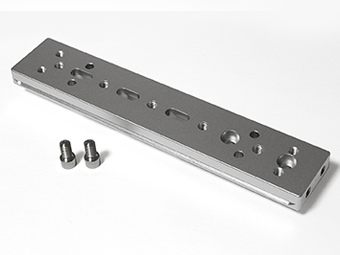

12mm厚のアルミ無垢材から削り出した長さ200mmの高剛性アルカスイス互換レールです。その強度はシンプルフォークDX2で実証済みです。下の画像の組み合わせ例のようにレールをL字型に組んで、3軸構成のシステムも簡単に構築できます。アリミゾレール2にも直付けで取り付けることもできます。35mm間隔のM6ねじ穴や付属の1/4インチカメラネジ用の長穴を複数用意されていますので、テーパーキャッチャーはじめ、アルカスイスキャッチャーやカメラネジ対応の機材も自在に搭載可能です。付属の1/4インチカメラネジは5mmの六角レンチに対応で便利です。

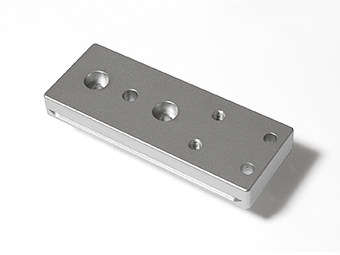

■アルカスイスレールS
12mm厚アルミ合金削り出し
希望小売価格 2,800円 (税別)
※中国製につき、小傷がございます。
※長さ112mm、幅38mm、厚み12mm、重さ約112g。

アルカスイスレールLと組み合わせてL字型を構築するためレールです。アルカスイスキャッチャーに勘合する溝とSWATのターンテーブルに直接ネジ止めするためのザグリ穴があります。このプレートは接続用で機材の搭載はできません。

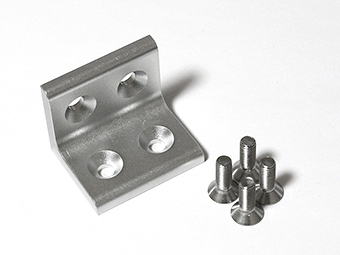

■AS補強ブラケット
希望小売価格 2,800円 (税別)
※中国製につき、小傷がございます。
※長さ30mm、幅37.5mm、厚み5mm、重さ約26g。

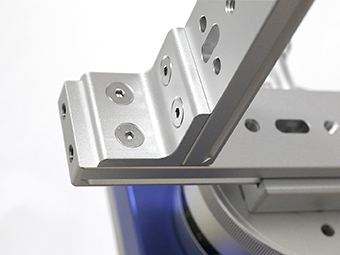

アルカスイスレールLやアルカスイスレールSをLに組み合わせるときに使用する5mm厚の補強用ブラケットです。剛性が一段とアップします。

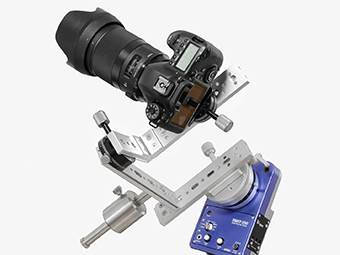

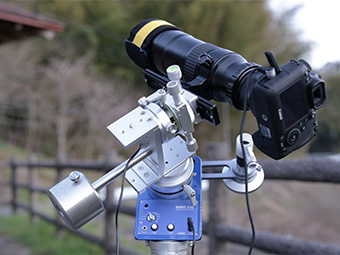

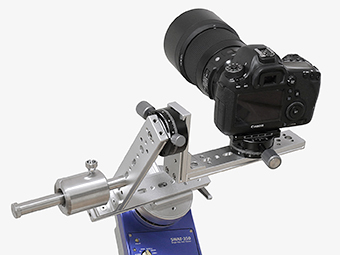

画像のシステム構築例は、アルカスイスレールとAS回転ユニットを使用して3軸にしたもので、カウンターウェイトを取り付けて、機材のバランスを調整し、使い勝手を高めています。3軸撮影は、3軸目の回転軸を天の川の極の方向(かみのけ座)に向けると、天の川のパノラマモザイク作品を効率よく撮影することができて便利です。こういった、広角から中望遠程度までのモザイク撮影にうってつけのシステムを簡単に構築できます。

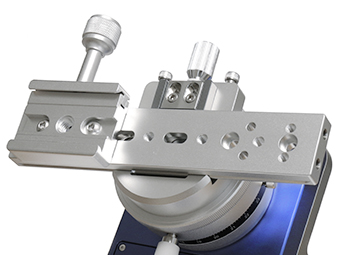

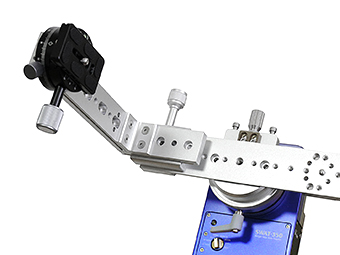

一番下の画像は、アリミゾレール2にアルカスイスレールLを直接ネジ止めした一例です。アルカスイスキャッチャーとの組み合わせより、一段と強度がアップするほか、スライド幅に余裕がありますので、バランス調整にも有利です。

■別売 AS回転ユニット
アルカスイス互換粗動回転ユニット、太ネジアダプター付
直径60mm(クランプ部除く)、重さ約198g、質量 約1,020g
希望小売価格 5,800円 (税別)

■別売 「バランスウェイト・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約1,020g
希望小売価格 8,000円 (税別)

■別売 「バランスウェイトM・シャフトセット」
ステンレス製抜け止めビス付、φ16mm、長さ150mm(ネジ部含まず)、質量 約2,450g
希望小売価格 12,800円 (税別)

■別売 追加用「ウェイトシャフト」
ステンレス製、φ16mm、長さ150mm(ネジ部含まず)、質量 約235g
希望小売価格 1,500円 (税別)

■別売 追加用「バランスウェイト」
ステンレス製、質量 約770g(クランプネジ含む)
希望小売価格 6,200円 (税別)

■別売 追加用「バランスウェイトM」
ステンレス製、質量 約2.2Kg(クランプネジ含む)


▲TOPへ

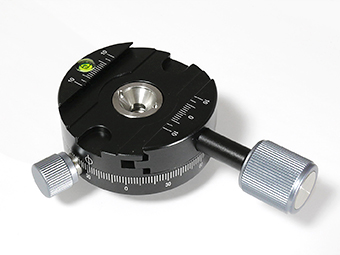

太ネジアダプター付き
希望小売価格 5,800円 (税別)
※中国製につき、小傷がございます。
※直径60mm(クランプ部除く)、重さ約198g。

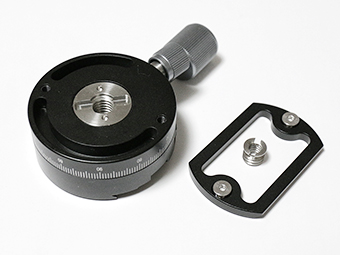

アルカスイスレールに対応したキャッチャー付きの粗動回転ユニットです。取付は3/8インチカメラ太ネジ、太ネジアダプターで1/4インチカメラネジに対応。アダプターによって、アルカスイスキャッチャーにも適合します。強度的に広角から200mm望遠程度までがお勧めです。
外径に刻まれた目盛りは2.5°刻みですから、赤緯用として便利です。

※中国製に付き、目盛りの間隔が一定ではありません。正確性が求められる場合はご注意ください。。
※アルカスイスキャッチャーに勘合するアダプターをご使用の場合、抜け止め機構がありませんので、誤ってキャッチャーのクランプを緩めると機材が落下する恐れがございます。充分にご注意ください。

▲TOPへ


専用ケーブル付
希望小売価格 8,000円 (税別)

望遠鏡や望遠レンズを搭載したときに、とても便利なリモートコントローラーです。リモコンの接続は付属の専用ケーブルで本体のリモート端子とリモコンのインプット端子を繋ぐだけで完了。サイズは130×40×25(mm)の握りやすい形状で、スイッチも縦にレイアウトして使いやすさを追求しました。パネル上の速度切り替えスイッチにより、「ノーマル」モードの2倍速/停止、「ハイスピード」モードの順行16倍速/逆行16倍速が、お手元で切り替えられるので、目的の天体導入などに役立ちます。また、2倍速/停止スイッチは旧来のガイド鏡を覗きながら自分でガイドすることも可能です。さらに、SWAT-350/310の追尾性能を極限まで高めるオートガイダー用モジュラー端子も装備しています。このモジュラー端子は、世界標準ST-4互換の6極6ピンモジュラー端子で、ピンアサインは左図のようになっています。
※ケーブルのジャックは根元までしっかり差し込んでください。
※リモコン装着時の本体プッシュスイッチと駆動モードセレクタ(東西16倍速)の動作はリモコンの速度切り替えスイッチに準じます。リモコンモードがノーマルだと、本体スイッチと駆動モードセレクタ(東西16倍速)も2倍速/停止になりますので、ご注意ください。
※オートガイダー使用時は必ず「ノーマル」モードでご使用ください。

▲TOPへ


専用ケーブル 2本付
希望小売価格 12,000円 (税別)

2軸オートガイド撮影に対応するリモートコントローラーです。リモコンの接続は付属の専用ケーブルで赤経赤緯各本体のリモート端子とリモコンのインプット端子を繋ぐだけで完了。サイズは122×60×28(mm)の握りやすい形状です。パネル上には赤経赤緯で独立した速度切り替えスイッチにより、赤経は「ノーマル」モードの2倍速/停止、「ハイスピード」モードの順行16倍速/逆行16倍速、赤緯は「ノーマル」モードの恒星時で南/北、「ハイスピード」モードの南北各16倍速をお手元で切り替えられるので、目的の天体導入などに役立ちます。また、「ノーマル」モードでは旧来のガイド鏡を覗きながら自分でガイドすることも可能です。さらに、SWAT-350/310の追尾性能を極限まで高めるオートガイダー用モジュラー端子も装備しています。このモジュラー端子は、世界標準ST-4互換の6極6ピンモジュラー端子で、ピンアサインは左図のようになっています。
※一軸でのご利用にも対応します。
※ケーブルのジャックは根元までしっかり差し込んでください。
※リモコン装着時の本体プッシュスイッチと駆動モードセレクタ(東西16倍速)の動作はリモコンの速度切り替えスイッチに準じます。リモコンモードがノーマルだと、本体スイッチと駆動モードセレクタ(東西16倍速)も2倍速/停止になりますので、ご注意ください。
※オートガイダー使用時は必ず「ノーマル」モードでご使用ください。

▲TOPへ

カメラネジ付テーパーアダプター付
希望小売価格 14,096円 (税別)

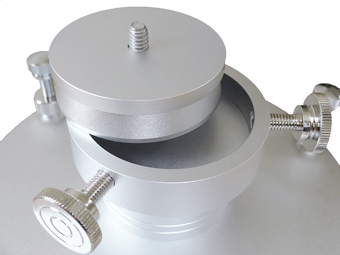

SWAT-350/310を気軽に使えるアルミ合金削り出し梨地アルマイト仕上げの美しい卓上スタンドです。付属のカメラネジ付きテーパーアダプターを使用すれば、他社のポタ赤やカメラ雲台もワンタッチで搭載可能です。また、直径15cmのベースプレートには傾き調整のためのロックナット付ローレットビスによって、約11mmの調整可能です。重さ約800g、高さ約55mm。

▲TOPへ

ユニテック製品にも広く採用されているステンレス製のネジ類です。素材から加工まで日本国内製で高品質です。

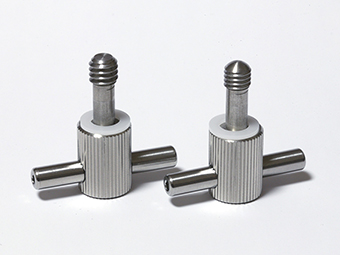

T型カメラネジ(写真左)
ステンレス製。ピンハンドル付きのT型カメラネジ。
胴細部長 約10mm(ワッシャー含まず)、ねじ部長 6mm、質量 約19g 希望小売価格 1,000円 (税別)

T型M6ネジ(写真右)
ステンレス製。ピンハンドル付きのT型M6ネジ。
胴細部長 約10mm(ワッシャー含まず)、ねじ部長 6mm、質量 約19g 希望小売価格 1,000円 (税別)

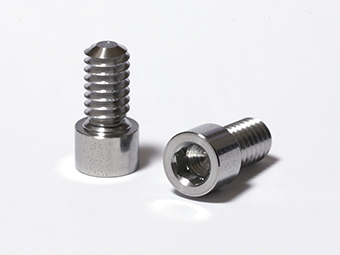

六角穴付カメラネジ
ステンレス製。M6用(5mm)六角レンチが使える1/4インチカメラネジ。
ネジ部長 12mm、頭部径 φ9mm 頭部高さ 6mm
希望小売価格 200円 (税別)

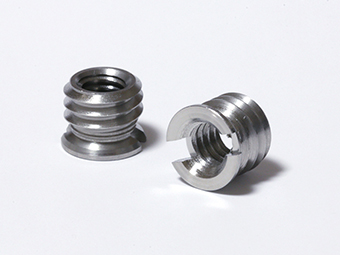

太ネジアダプター
ステンレス製。3/8インチカメラ太ネジを1/4インチカメラネジに変換する汎用のアダプターです。
希望小売価格 200円 (税別)

太ネジアダプターM6
ステンレス製。3/8インチカメラ太ネジをM6に変換するアダプターです。M6のウェイトシャフトがねじ込めるようになります。
希望小売価格 300円 (税別)





ウェイト抜け止めビス
ステンレス製、φ20mm、M6ネジ部10mm(不完全ネジ部含む)
希望小売価格 600円 (税別)

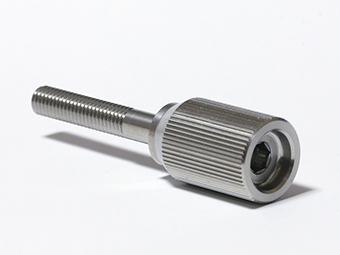

六角穴付ローレットビスAC
ステンレス製。ハンドル部径φ16mm、M6ローレットビス
希望小売価格 1000円 (税別)

現行アリミゾキャッチャーに採用されている六角穴付きローレットビスです。アリミゾキャッチャーに付属しているM6用(5mm)六角レンチで軽く増し締めすることで固定力が大幅にアップします。L型レバークランプからの交換用にもお使いいただけます。

※六角レンチをご使用に際には、軽い増し締めで充分です。思い切り閉めるとパーツ損傷の恐れがございますので、ご注意ください。


【補修用】極軸微動ユニット用、高度/方位調整ビス
ステンレス製,、ハンドル部径φ16mm、M6ローレットビス
方位/高度調整ビスいずれも一本 希望小売価格 1000円(税別)

移動中や組み立て時に誤って強い衝撃でネジが曲がってしまった場合の交換用となります。









六角穴付ローレットビスTC
ステンレス製、φ16mm、ネジ部の長さ約10mm)、質量 約16g
希望小売価格(2個セット) 1,200円 (税別)

テーパーキャッチャー用の六角穴付きM6ローレットビスです。テーパーキャッチャーに付属のM6用(5mm)六角レンチで増し締めすることで、より強固な固定が可能です。

※六角レンチをご使用に際には、軽い増し締めで充分です。思い切り閉めるとパーツ損傷の恐れがございますので、ご注意ください。


▲TOPへ
